煤安編號：
MFB250389（DN15）/MFB250383（DN25)/MFB250387（DN50)/MFB250390（DN80)/MFB250386（DN100）/MFB250392（DN125）/MFB250385（DN150）/MFB250388（DN200）/MFB250384（DN250）/MFB250391（DN300）
產品特點
■測量原理本質上是線性的，能實現高精度、高穩定性測量。
■調試正常工作，無需日常維護，可長期免維護運行。
■測量管內無阻流件，無壓損，安裝直管段要求低。
■測量不受流體密度、粘度、溫度、壓力、和電導率變化的影響。

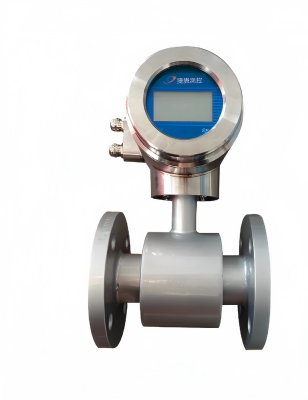

礦用電磁流量計傳感器(含礦用壓力傳感器)
行業應用
井下供水系統、排水系統、水文監測、探放水、乳化液輸送、冷卻水等環節的水流量測量。
外形尺寸 單位：mm
主要性能參數
(1)對應型號、適用管徑、常用流量范圍、尺寸如下表
|
規格型號 |
管徑 |
常用流量范圍 (m³/h) |
A(mm) |
H(mm) |
D(mm) |
|
LZD12/15G |
DN15 |
0.3~3 |
200 |
325 |
95 |
|
LZD12/25G |
DN25 |
0.9~8.8 |
200 |
335 |
115 |
|
LZD12/50G |
DN50 |
3.5~35 |
200 |
372 |
165 |
|
LZD12/80G |
DN80 |
9~90 |
200 |
408 |
200 |
|
LZD12/100G |
DN100 |
14~141 |
250 |
430 |
220 |
|
LZD12/125G |
DN125 |
22~220 |
250 |
455 |
250 |
|
LZD12/150G |
DN150 |
31~318 |
300 |
487 |
285 |
|
LZD12/200G |
DN200 |
56~339 |
350 |
540 |
340 |
|
LZD12/250G |
DN250 |
88~530 |
450 |
600 |
405 |
|
LZD12/300G |
DN300 |
127~763 |
500 |
655 |
460 |
(2)防爆標志：Ex ib I Mb。
(3)準確度：0.5級。
(4)重復性：0.15%。
(5)公稱壓力：(1.0～64)Mpa, 超過 6 4MPa 特殊定制。
(6)輸出信號：模擬量4-20mA、頻率輸出、RS485。
(7)傳感器材質：
①電極：316L、鈦、鉭、鉑、哈式合金B(yǎng)、 哈式合金C 等。
②內襯：聚四氟乙烯、氯丁橡膠、聚氨酯、 F46、PO 等 。
(8)供電：額定工作電壓：DC12V, 額定工作電流：≤1A。
(9)防護等級：IP65。
