GNSS即全球衛星導航定位系統（Global Navigation Satellite System）， 目前GNSS泛指美國的GPS、 中國的BDS（北斗）、俄羅斯的GLONASS、 以 及歐盟的GALILEO。目前使用范圍最多的是美國的GPS系統。

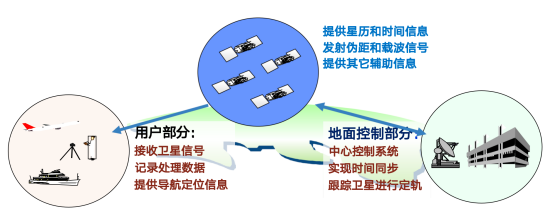

原理：GNSS定位系統由GNSS衛星空間部分、地面控制部分和用戶GNSS接收機三部分組成。
- 由于GNSS衛星軌道是人為事先設計的，在任何時間都可以得知其在天 空的位置。假設t時刻t在地面待測點上安置GNSS接收機，可以測定GNSS信號到達接收機的時間△t， 再加上接收機所接收到的衛星星歷等其它數據，通過解方程式的方式獲得地面待測點的位置。
- GNSS實時動態定位（RTK）的基本原理：將一臺接收機置于基準站上，另一臺或幾臺接收 機置于載體（稱為流動站）上，基準站和流動站同時接收同一時間、同一GNSS衛星發射的信號，基準站所獲得的觀測值與已知位置信息進行比較，得到GNSS差分改正值。然后將這個改正值通過無線傳輸?shù)姆绞郊皶r(shí)傳遞給共視衛星的流動站，精化其GNSS觀測值，從而得到經差分改正后流動站較準確的實時位置。

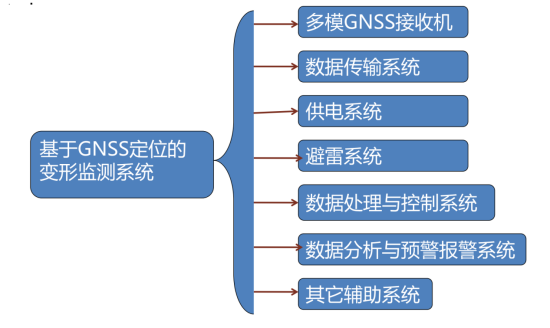

- 系統組成：
注：根據現場實際情況，一般增加裂縫計、雨量計等附加設備。
- 技術指標：
|
GNSS性能 |
|
|
1408通道 |
|
|
BDS(北斗) |
B1I/B2I/B3I |
|
GPS |
L1/L2/L5 |
|
GLONASS |
L1/L2 |
|
GALILEO |
E1/E5b /E5a |
|
SBAS |
WAAS/EGNOS/MSAS |
|
噪音極低的GNSS載波相位測量，1赫茲帶寬內的精度<1毫米 |
|
|
采用eSIM卡技術，內嵌eSIM芯片，不用插卡，實時提供網絡資源，保障主機網絡作業持續在線 |
|
|
內置溫度傳感器，采用智能溫控技術，實時監控與調節主機溫度 |
|
|
初始化時間 |
首次定位時間小于60秒（冷啟動） |
|
可靠性 |
＞99.9% |
|
定位精度 |
|
|
靜態平面 |
±2.5mm+0.5ppm |
|
靜態高程 |
±5mm+0.5ppm |
|
動態平面 |
±8mm+1ppm |
|
動態高程 |
±15mm+1ppm |
|
數據存儲、輸出 |
|
|
內存 |
標配16G高速內存,采用eMMC存儲，穩定可靠，自動循環存儲 |
|
定位輸出 |
0.05HZ 、0.1HZ 、0.2HZ 、1Hz、2Hz、5Hz、10Hz、20Hz (取決于安裝選項)，高達20Hz原始測量與定位輸出 |
|
差分輸出 |
RTCM2.X、RTCM3.X |
|
導航輸出 |
ASCII:NMEA-0183 GSV、AVR、RMC、HDT、VGK、VHD、ROT、GGK、GGA、GSA、ZDA、VTG、GST、PJT、PJK、BPQ、GLL、GRS、GBS以及二進制 |
|
定制輸出 |
提供二次開發包，開放OpenSIC觀測數據格式以及交互接口定義用于二次開發 |
|
存儲格式 |
支持STH、RINEX2.X、RINEX3.X自由切換 |
|
數據檢索 |
HTTP、HTTPS下載、FTP數據上傳、下載 |
|
文件命令方式多樣，支持8路數據同時存儲，可同時存儲多種采樣率的數據 |
|
|
數據傳輸 |
|
|
以太網 |
支持TCP/IP數據流，包括Server、Caster和Client三種模式，支持HTTP、HTTPS、FTP等服務 |
|
串口修正數據 |
支持多路獨立串口數據流，可以輸出導航定位數據、原始觀測數據、差分 |
|
移動通訊 |
4G全網通（電信、移動、聯通） |
|
電氣特性 |
|
|
外接供電 |
9V-36V直流電源的輸入，提供兩路電源輸入接口，帶過壓過流保護 |
|
內置電池 |
內置大容量鋰電池，12V外接供電時自動充電 |
|
設備接口 |
|
|
前面板具備狀態指示燈，包括電源、藍牙、記錄、數據鏈 |
|
|
具備網絡數據鏈天線接口 |
|
|
具備USB接口；USB Host、USB Device |
|
|
具備RS232串口，支持外接多類傳感器 |
|
|
具備SIM卡接口 |
|
|
具備GNSS天線輸入接口 |
|
|
物理指標 |
|
|
尺寸 |
213mm直徑 *136mm高 |
|
重量 |
小于3kg |
|
安全防護 |
|
|
防靜電 |
可抵抗8kV靜電沖擊 |
|
防浪涌 |
可抵抗4kV浪涌沖擊 |
|
防震 |
堅固鎂合金外殼，抗1.2米自然跌落 |
|
防水 |
用水沖洗無任何傷害 |
|
防塵 |
完全防止粉塵進入 |
|
等級 |
IP68 |
|
工作環境 |
|
|
工作溫度 |
－40℃～+85℃ |
|
操作溫度 |
－40℃～+85℃ |
|
工作濕度 |
相對濕度， 100%（防冷凝） |
- 優點：
- 全天候、不間斷的三維高精度測量。
- 無需通視 ，量程大，可進行大范圍監測。
- 全系統自動化，無人值守，實時性。
- 產品壽命長 ，工作地域廣。
- 可以獲得毫米級精度的變形數據。
- 投資較小。
- 應用：
本系統是利用GNSS進行準實時解算三維變形量分析的系統。對于人工建筑變形分析——如大型橋梁 ，水壩 ，大型人工建筑， 以及山體滑坡監測、油田沉陷、礦山采空區沉陷、城市地下水漏斗沉陷、火山監測等等具有非常大的現實意義。

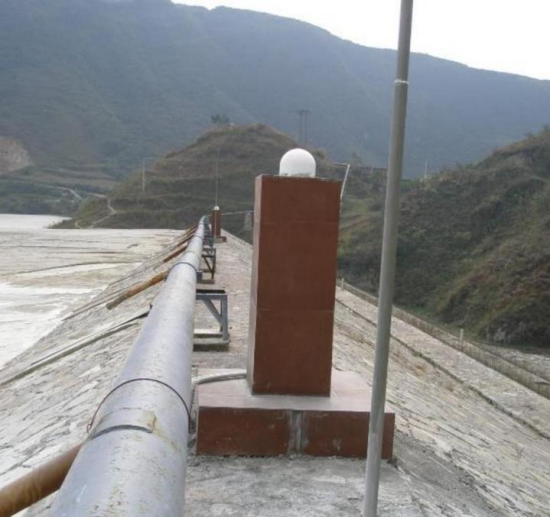

壩體監測

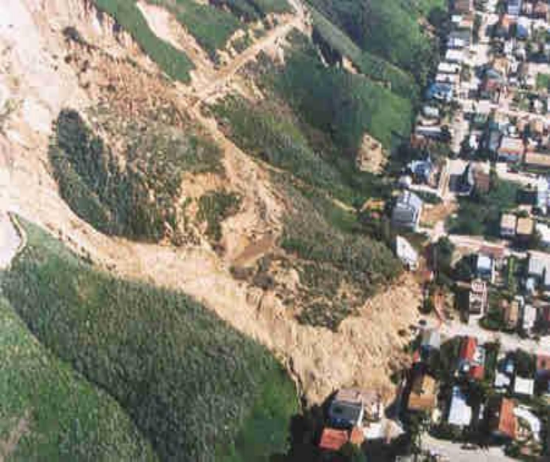

滑坡監測
露天礦山位移監測:

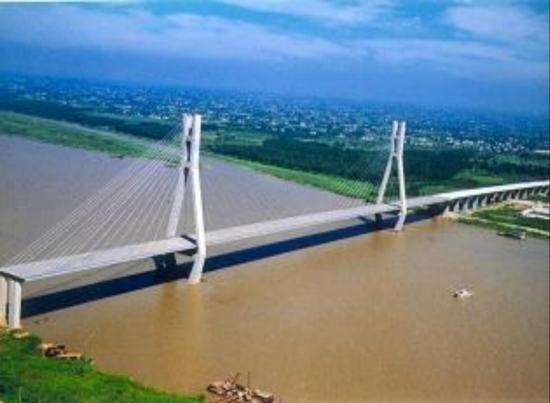

橋梁監測
