分體式主機 分體式傳感器 一體式
產品特點
線性測量原理能實現高精確度測量。
■測量不受流體密度、粘度、溫度、壓力變化的影響。
■測量管內無阻流件，壓損小，直管段要求低。
可測含固體顆粒的二相流，如水煤漿、工業污水等。
外 形 尺 寸
分體式主機尺寸： 單位：mm

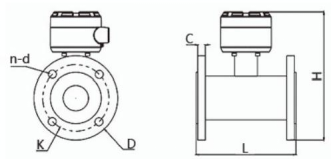

分體式傳感器尺寸： 單 位 ：mm
|
公稱口徑 (mm) |
公稱壓力 (MPa) |
|
|
連 |
接尺寸(mm |
) |
|
|
|
L |
H |
D |
K |
d |
n |
C |
||
|
15 |
4.0 |
200 |
220 |
95 |
65 |
14 |
4 |
14 |
|
20 |
200 |
220 |
105 |
75 |
14 |
4 |
16 |
|
|
25 |
200 |
220 |
115 |
85 |
14 |
4 |
16 |
|
|
32 |
200 |
220 |
140 |
100 |
18 |
4 |
18 |
|
|
40 |
200 |
220 |
150 |
110 |
18 |
4 |
18 |
|
|
50 |
200 |
225 |
165 |
125 |
18 |
4 |
20 |
|
|
65 |
1.6 |
200 |
225 |
185 |
145 |
18 |
8 |
22 |
|
80 |
200 |
275 |
200 |
160 |
18 |
8 |
24 |
|
|
100 |
250 |
285 |
220 |
180 |
18 |
8 |
22 |
|
|
125 |
250 |
315 |
250 |
210 |
18 |
8 |
22 |
|
|
150 |
300 |
345 |
285 |
240 |
22 |
8 |
24 |
|
|
200 |
1.0 |
350 |
400 |
340 |
295 |
22 |
8 |
24 |
|
250 |
450 |
465 |
395 |
350 |
22 |
12 |
26 |
|
|
300 |
500 |
505 |
445 |
400 |
22 |
12 |
26 |
|
|
350 |
550 |
575 |
505 |
460 |
22 |
16 |
30 |
|
|
400 |
600 |
625 |
565 |
515 |
26 |
16 |
32 |
|
|
450 |
600 |
670 |
615 |
565 |
26 |
20 |
36 |
|
|
500 |
600 |
725 |
670 |
620 |
26 |
20 |
38 |
|
|
600 |
600 |
835 |
780 |
725 |
30 |
20 |
42 |
|
|
700 |
0.6 |
700 |
915 |
860 |
810 |
26 |
24 |
40 |
|
800 |
800 |
1015 |
975 |
920 |
30 |
24 |
44 |
|
|
900 |
900 |
1115 |
1075 |
1020 |
30 |
24 |
48 |
|
|
1000 |
1000 |
1215 |
1175 |
1120 |
30 |
28 |
52 |
|
|
1200 |
1200 |
1445 |
1405 |
1340 |
33 |
32 |
60 |
*非常規壓力按客戶要求定制
一體式尺寸： 單位：mm
行業應用
給排水、污水處理、石油、化工、電力、造紙、食品、醫藥等。
主要技術參數
■公稱通徑：DN3~2000mm
■準確度：0.5%、0.3%
■流速范圍：0.3～15.0 m/s
■公稱壓力：4.0MPa(DN10～150)、1.6MPa(DN200～600)、1.0MPa(DN700～1200)、0.6MPa(DN1400～2000) 其它規格和標準可按用戶要求定制
■傳感器材料：電極：見表1 內襯：見表2 法蘭材料：碳鋼接地環材料：不銹鋼
■工作電源：AC85V~265V 50HZ或 DC18V~36V 功 率 < 5W
■傳感器防護等級：IP65、IP68 (僅分離型傳感器)
■電源：AC220V 50/60Hz、DC24V
■功率：<5W
■輸出信號：電流輸出：4-20 mA; 頻率輸出、脈沖輸出、報警輸出：流體空管、勵磁斷線、流量超限
■通訊口：RS485
表1
|
電極材料 |
耐腐蝕性能 |
|
含鉬不銹鋼SS316L/316Ti |
主要用于生活工業用水、原水、下水、污水稀酸、稀堿等弱腐蝕性酸、堿、鹽液。 |
|
哈氏合金C哈氏合金B(yǎng) |
海水、鹽水，弱酸、弱堿 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、堿等的腐 蝕，不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕。但如酸中含有氧化劑(如硝酸， FE3+、CU2+)時則耐腐蝕大為降低 |
|
鉭 |
具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一 切化學介質(包括沸點的鹽酸、硝酸和175℃以下的硫酸)的腐蝕。在堿中不耐蝕 |
|
鉑 |
對各種酸的耐蝕性能很好，耐堿和各類鹽的腐蝕，但不耐王水腐蝕 |
|
鉑銥 |
抗腐蝕性能相當廣泛 |
|
低噪音電極 |
可選哈氏合金材質或SS316材質，可適應于漿料和纖維介質 |
表2
|
襯里材料 |
主要性能 |
適用范圍 |
|
聚四氟乙烯PTFE |
1.它是塑料中化學性能最穩定的一種材料，能耐沸騰的 鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑 2.耐磨性和粘接性能差 |
1.-40℃~+180℃ 2.酸、堿等強腐蝕性介質 3.衛生類介質 |
|
PFA襯里 |
耐腐蝕性能同PTFE,在測量管內有不銹鋼絲網，因此增 強了襯里與金屬管的結合力，具有耐負壓性。 |
1.-40℃~+180℃ 2.酸、堿等強腐蝕性介質 3.衛生類介質 |
|
ETFE氟塑料 |
主要應用于防腐蝕襯里。該材料具有聚四氟乙烯的耐腐 蝕特性，同時又有對金屬特有的較強粘著特性，克服了 聚四氟乙烯對金屬的不粘合性缺陷，加之其平均線膨脹 系數接近碳鋼的線膨脹系數，使ETFE成為和金屬的理 想復合材料，具有極優良的耐負壓特性。 |
1.酸、堿等強腐蝕性介質 2.-40℃~120℃ |
|
氯丁橡膠 |
1.有極好的彈性，高強的扯斷力，耐磨性能好 2.耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介 質的腐蝕 |
1.-5℃~80℃ 2.測水、泥漿、礦漿 |
|
聚氨酯橡膠 |
1.有極好的耐磨性能(相當于天然橡膠的十倍) 2.耐酸、堿性能較差 |
1.-5℃~65℃ 2.中性強磨損的礦漿、煤漿 |
|
耐酸橡膠 (硬橡膠) |
可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的 硫酸、氫氧化鈉、氫氧化鉀。忌強氧化劑。 |
1.-5℃~80℃; 2.一般的酸、堿、鹽溶液 |
