煤安編號：MAA230096

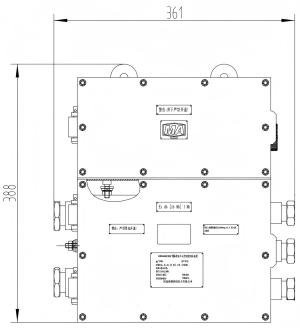

外形尺寸 單 位 ：mm
技 術 參 數 ：
■1.防爆標志：Ex db [ib Mb]I Mb
■ 2.交流供電輸入：
額定輸入電壓：AC127V/AC660V。 視在功率≤250VA。
諧波：不大于10%。
頻率：50Hz, 允許偏差±5%。
交流電壓波動范圍為標稱值的75%～110%。
■3.直流電源輸出參數
1 路DC12V 電源輸出：額定輸出電壓：DC12V; 額定工作電流：1.4A。
1 路DC18V 電源輸出：額定輸出電壓：DC18V; 額定工作電流：0.6A。
1 路DC24V 電源輸出：額定輸出電壓：DC24V; 額定工作電流：0.4A。
■4.輸出電壓偏離值：不超過標稱值的5%。
■5.負載效應：不大于5%。 ■6.源效應：不大于5%。
■ 7.周期與隨機偏移：不大于250mV。
■8.過流保護值(DC12V):≤1.7A; 過流保護值 (DC18V):≤1.0A; 過流保護值(DC24V):≤0.5A。
■9.過壓保護值(DC12V):≤12.5V; 過壓保護值(DC18V): ≤18.5V; 過壓保護值 (DC24V):≤24.3V
■10.短路電流(DC12V):≤100mA: 短路電流(DC18V): ≤100mA; 短路電流(DC24V):≤100mA。
■11.備用供電電源
(1)備用電源型號名稱及容量：采用密封式金屬氫化 物鎳電池，型號：Ni-MH D10000mAh 1.2V,20節串聯， 額定電壓24V, 容量10Ah (電池應符合MT/T1051-
2007中的相關要求);
(2)轉換時間：≤500ms。
(3)最高充電電壓：≤32V。
(4)最高充電電流：<2A。
(5)放電終止電壓：≤19.0V~21V。
(6)備用電源工作時間：額定負載下不小于2h。 12.本安參數：
(1)12V 端 ：Uo:12.5V,lo:1.7A,Co:20μF,Lo: 50uH(1 路 1 2V)。
(2)18V 端：Uo:18.5V,lo:1.0A,Co:2μF,Lo:0.1mH (1路18V)。
(3)24V 端 Uo:24.3V,lo:0.5A,Co:1μF,Lo:0.5mH (1路24V)。
(4)3路本安輸出不共地。
