煤安編號：MFB250382
產品特點
■多聲道超聲測流技術，測量更準確、更穩定。
■可不停產、不破壞管道安裝(針對外夾式傳感器)。
■含礦用壓力檢測傳感器，可同時檢測管道內壓力。
■多組冗余聲道設計，即使一對換能器發生故障，也能保證流量的測量。
■全不銹鋼探頭，防水，防摔，防撞擊。
■低電壓、多脈沖發射技術，抗液體中的氣泡或固體顆粒的能力大大提高。
■零點穩定，可與進口同類產品相媲美。
礦用壓力傳感器
采用了純進口32位DSP TMS320F28335,輔以軟件算法計算時差，在信號的處理上采用了完全數字化信號處理技術， 對接收到的超聲信號進行數字濾波、相關與互相關分析，能較好的分析出干擾信號噪聲頻譜，并將之屏蔽掉。
外貼式換能器 插入式換能器 管段式換能器

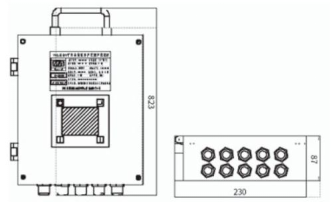

外形尺寸 單位：mm
行業應用
■煤礦井下供水、排水、水文監測等 主要性能參數
|
換能器形式 參數 |
插入式 |
外貼式 |
管段式 |
|
適用管徑 |
DN50~DN3000 |
DN25~DN3000 |
DN25~DN2000 |
|
流速范圍(m/s) |
0.3-6 |
||
|
準確度 |
0.5-1.5級 |
||
|
重復性(%) |
≤0.2 |
≤0.3 |
≤0.2 |
|
傳感器材質 |
不銹鋼(1GR18NI9TI) |
不銹鋼 |
碳鋼或不銹鋼 |
|
探頭最高承壓能力 (MPa) |
≤2 探頭浸水深度不超過3米 |
與管道壓力無關， 探頭浸水深度不超過3米 |
≤2 |
|
管道材質 |
金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)、非金屬材料(如PVC、水泥、有機玻璃等) |
||
|
信號輸出 |
模擬量：4-20mA,負載小于600Ω,光電隔離 頻率輸出：200-1000Hz 通訊口：RS485,光電隔離 |
||
|
探頭信號電纜 |
專用信號電纜，標配10米，可加長 |
||
|
聲道數 |
1-8聲道 |
||
|
顯示 |
中文液晶 |
||
|
測量功能 |
瞬時流量(熱量);累積流量(熱量);流速等 |
||
|
工作環境 |
主機-40-70℃ |
||
|
防爆標志 |
Ex ib I Mb |
||
|
防護等級 |
傳感器：IP65、IP66、IP67、IP68可選 |
||
|
工作電源 |
額定工作電壓：DC12V,額定工作電流：≤1A。 |
||
