一、概述：
煤礦井下供水、壓風管路（以下簡稱風水管路）多數為建礦期間敷設安裝，由于井下自然條件惡劣，管路長期受淋水侵蝕、巷道變形、礦井采動壓等影響而出現跑冒滴漏堵，造成采煤工作面、掘進工作面因風、水壓力不足影響生產的情況時有發生。并且，井下風水管路目前采取人工巡查的方法進行檢查，存在效率低、人力、物力耗費大、不能實時監測風水管路的供水、壓風情況、出現突發事件難以及時發現、檢查人員容易發生漏查等等問題。為此，建設煤礦井下供水壓風管路智能監測系統十分必要，也有利于提高煤礦的信息化和智能化水平，也是智慧礦山建設的組成部分。
根據井下風水管路的實際分布情況，建立壓風供水管路智能監測系統。對井下供水、壓風管路重要節點建立監測點，進行遠程實時監控，實現管路參數動態監測、實時顯示、欠壓報警，最大限度地降低因水、風壓力不足對采掘工作面生產的影響。通過該系統對管路的實時檢測和調控，可以及時發現并處理管路故障，確保供水、供風系統穩定運行，保證礦井的正常安全生產，又能合理調配水資源，達到節能降耗的目的。
二、系統構成：
系統由礦用礦用通訊分站（PLC或礦用數據采集器）、礦用電控閥門、礦用流量計、礦用壓力傳感器、傳輸線纜等組成。
各測點的礦用流量計及礦用壓力傳感器，通過RS485將流量及壓力信號傳輸至礦用通訊分站，借助井下交換機及環網，通訊分站將采集的流量及壓力信號傳輸至地面服務器，監控軟件運行于地面服務器，進行相關數據存儲、分析、整理等，并提供查詢、統計報表及報警、地圖顯示等功能。同時根據報警信息，對應井下監測分站通過RS485向電動閥門控制器下發控制命令，電動閥門動作，及時止漏，縮短影響范圍。并且，用戶在系統軟件界面操作，借助地面服務器，環網，交換機及監測分站向電動閥門發送調控指令，實時遠程調控管道水流量及壓力，實現監測、控制、管理一體化的信息化管路系統集成。
三、系統功能
?。?）數據采集及報警功能
系統具有流速、風速、風量、流量、風壓的采集、顯示及報警功能;
?。?）存儲和查詢功能
流速、風速、風壓、風量的實時監測值；
流速、風速、風壓報警及解除報警時刻及狀態；
設備故障/恢復正常工作時刻及狀態等。
?。?）顯示功能
系統具有列表顯示功能。顯示內容包括：地點、名稱、監測值、傳感器工作狀態；
系統具有流量、壓力、風量、風壓、風速實時曲線和歷史曲線顯示功能。并設時間標尺，可顯示出對應時間標尺值和時間；
?。?）打印功能
系統具有報表打印功能。報表包括：設備故障、報警報表等報表。
?。?）人機對話功能
系統具有人機對話功能，以便于參數修改等。
?。?）自診斷功能
系統具有自診斷功能。當系統傳感器、分站等故障時，報警并記錄故障時間和故障設備，以供查詢及打印。
?。?）遠程控制功能
系統具有地面遠程控制井下電控閥門開停及開度功能。
四、系統軟件
本系統中組態軟件通過用戶名和密碼即可實現登錄，進行數據查詢、處理等操作，手機APP也可同時登錄操作，隨時隨地查看數據。系統主要功能是把風、水流量及壓力集成到一個界面顯示，能夠按要求查看實時數據及歷史數據，監測數據可以用表格、曲線、報表、圖形等方式實現數字顯示和可視化輸出，并可進行相應的編輯、打印、存儲等操作。并且，通過分析監測數據，對數據異常的管道進行預警，提醒人工排查，檢查異常管道是否存在跑冒滴漏堵問題。
監控系統軟件界面（手機APP可同步登錄操作）:

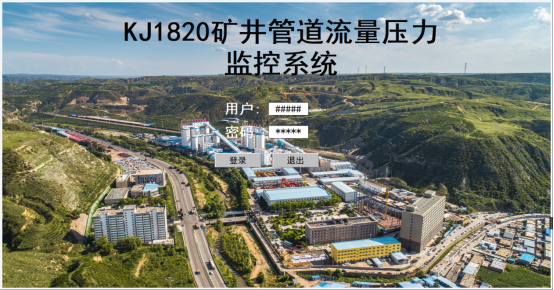

1.在輸入主機IP地址后，會有登錄界面，登錄界面需要輸入正確的賬號和密碼才能登錄成功，登錄進入主界面，主界面主要包括抬頭、左側菜單欄、右側主顯示區。

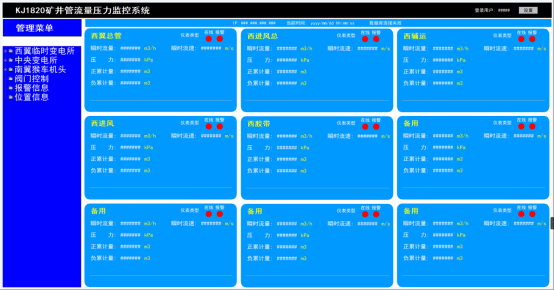

2.點擊查看實時數據監測，網頁會以圖表的形式展示所有測點的實時狀態，圖中為了便于觀察流量、壓力、報警、在線狀態等信息。
3.閥門控制及狀態信息顯示

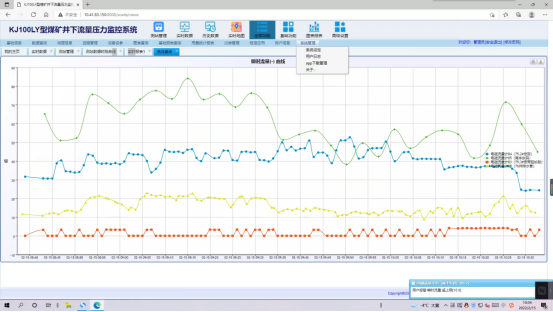

4.實時數據曲線展示，展現出近期的數據曲線。

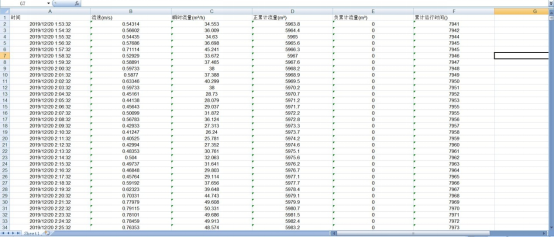

5.歷史數據查詢，以excel表格形式打開后，顯示為下圖樣式。
當流量、壓力數據超過設定的報警線時，報警數據會形成存檔，隨時可查詢。

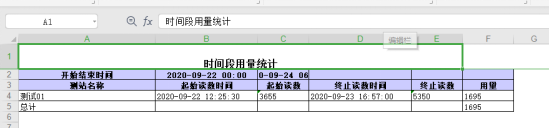

6.報表統計功能，可按年、月、時統計報表，以供存儲、打印。

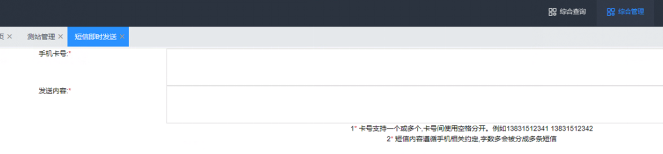

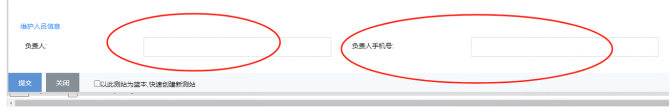

7.手機短信即時發送功能。如果配置了短信設備或網關，則可以通過頁面直接給指定的手機號發送短信息(僅限于文字短信)。短信內容為用戶設置的報警信息。發送短信的途徑主要有短信貓?jiān)O(shè)備（插短信套餐卡）、阿里短信服務、移動短信服務等等。

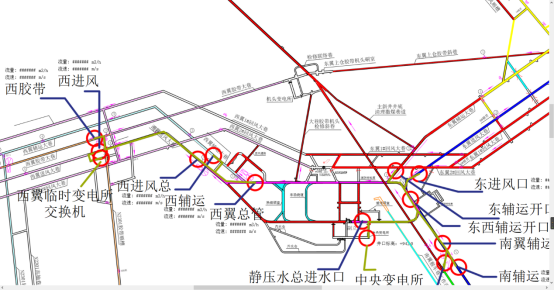

8.測點地圖功能，實時顯示各測點流量、報警等狀態。
